新能源智能汽車設備：電動汽車車載智能快速充電器

新能源汽車無人駕駛教學設備中車載智能快速充電器的結構是什么，下面小編為您介紹!

　　介紹

　　車載電動汽車充電器是電動汽車大規模和商業化之后必不可少的部分，如何通過車載充電器實現電池的快速無損充電是電動汽車投放市場之前必須解決的關鍵技術之一，充電器是一種安裝在電動汽車上的車載充電器，它是基于對當前汽車電池的發現和發展前景的分析，以及當前廣泛使用的閥控密封鉛酸電池研究的基礎，在技術上使用了當前更加先進和成熟的逆變器技術。

　　新能源汽車教學設備中車載智能快速充電器具有體積小，壁輕，效率高，調節范圍大等特點，同時，從功能上講，它也適用于鎳鎘，鎳氫，鋰離子等多種動力電池，因此在出廠時具有實用價值。

　　整體結構

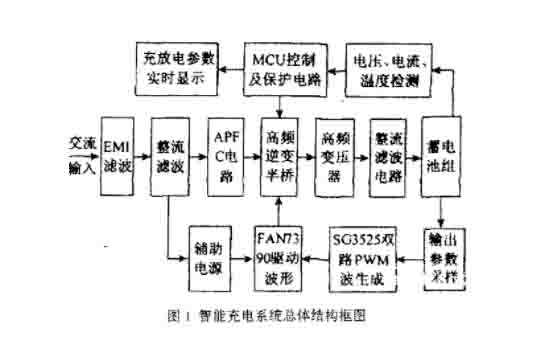

　　新能源智能汽車設備中結合當前的電動汽車電源典型模式和充電電源的發展現狀，濟南恒心教具有限公司研發了一種能量充電系統，如圖1所示。系統電路采用ACDC-DCDC的設計結構。

　　2V電源經過EMI濾波，將PC校正電路更改為DC，然后使用DC/DC半橋轉換器和相應的控制電源來確保輸出電流和電壓可以滿足可充電電池的需求電池。其中，PC的控制電路主要由MOSFET管，Boot boost電感控制芯片ICE2PCSO1和DC濾波電容器組成。

　　DCDC轉換器使用半橋拓?fù)洌饕筛哳l變壓器，MOSFET管和LC濾波電路組成，控制部分通過收集和反饋與電池端子電壓和電流信號進行通信，并且SG325產生雙PWM波，溫度監控和實時顯示。

　　控制保護電路功能

　　1.控制充電系統根據當前設置的輸出電壓和電流值產生可變占空比的PwM波，并驅動開關實現功率轉換。

　　2.當發生過壓，欠壓，過流，過溫等故障時，控制充電電源的主電路停止工作，將電源的損壞程度控制在最小范圍。

　　3.充放電過程中，實時顯示相應的電壓，電流，溫度等參數。
